喷雾干燥造粒设备--目录
1、喷雾干燥生产线-总介绍
2、DF干悬浮剂压力喷雾生产线
3、F-YPL防粘壁喷雾干燥小颗粒制剂生产线
4、LPG离心喷雾干燥机
5、ZLPG中药浸膏喷雾干燥机
6、YPG压力式喷雾干燥机
7、QPG气流式喷雾干燥机
8、NLP压力喷雾干燥造粒机

1、喷雾干燥生产线-总介绍
Spray drying production line

    喷雾干燥技术：热风进入干燥塔内，同时料液（溶液、乳化液、悬浮液、糊状液）送到装在干燥塔内的喷雾器，雾滴在热气流中进行数秒的快速干燥，固体收集为成品，气体排出。
    适用范围：从液体原料通常得到平均80-500目的粉体产品，20-100目的团聚状速溶产品。
    雾化的形式有LPG离心式、YPG压力式、QPG气流式三种基本方式，喷雾塔下方可选配置有流化床、内置造粒流化床、气流冷却等；通过在喷塔排气口配置的节能环保装置、进口的热水能利用装置，可实现节能、环保效果，已实现节能20-40%的水平。
    可选：带搅拌的恒温加料桶；自动清洗塔装置。
    设备特点
*干燥速度快，料液经雾化后表面积大大增加，在热风气流中，瞬间就可以蒸发95%~98%的水分，完成干燥。
*产品具有良好的均匀度、流动性和溶解性、产品纯度高、质量好。
*生产过程简化，操作控制方便。对于湿含量40%~60%（特殊物料可达90%）的液体能一次干燥成粉粒产品。
* 料液被雾化成非常小的雾状液滴，使料液和热空气接触的表面积大大增加，小液滴和热风进行热质交换，水份迅速蒸发在非常短的时间内被干燥为粉粒制品，粉粒被捕集，废气排至外界。
*干燥时间仅需数秒钟，特别适用于热敏性物料的干燥。
*对产品粒径、松密度、水份，在一定范围内可调整，控制和管理都很方便。




LPG离心喷雾干燥机        YPG压力喷雾干燥机             QPG 气流喷雾干燥机        ZLPG中药浸膏喷雾干燥机
喷雾应用示意

糊精压力喷雾        胶原蛋白干燥       陶瓷包衣              陶瓷造粒               玉米浆干燥


2、DF干悬浮剂压力喷塔生产线
    本公司技术人员在F-YPL防粘壁喷雾干燥小颗粒制剂生产线基础上研发了农药干悬浮剂（DF制剂）专用生产线，是日发公司创新能力的又一典型代表作。
（1）干悬浮剂
水分散粒剂又名干悬浮剂，是20世纪80年代开发成功的农药新剂型和制剂加工技术，它是一种可分散在水中的固体制剂。在1986年第六届国际农药化学会议上，被认为是一种既具有粒剂的优点，又具有悬浮剂高分散性能的理想农药剂型，将是农药剂型加工重要的发展趋势之一，在医药、化工、食品等行业都可参考使用。
（2）剂型特点
干悬浮剂不用溶剂，加工的颗料易于自由流动，具有一定的强度且易崩解，分散后悬浮率高而无粉尘产生，使用安全，正成为新剂型开发的热点。因具有同悬浮剂一样的效果，但贮存稳定性又优于悬浮剂。
（3）使用范围

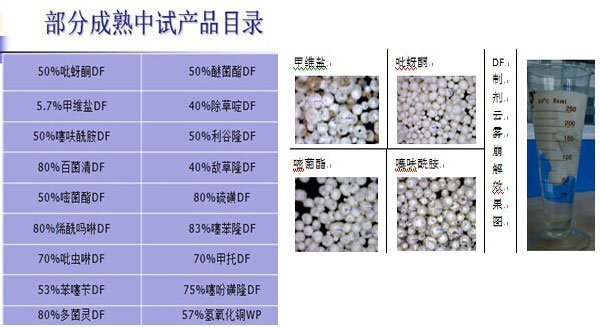

目前，干悬浮剂已经在农药、医药以及兽药中大量使用。

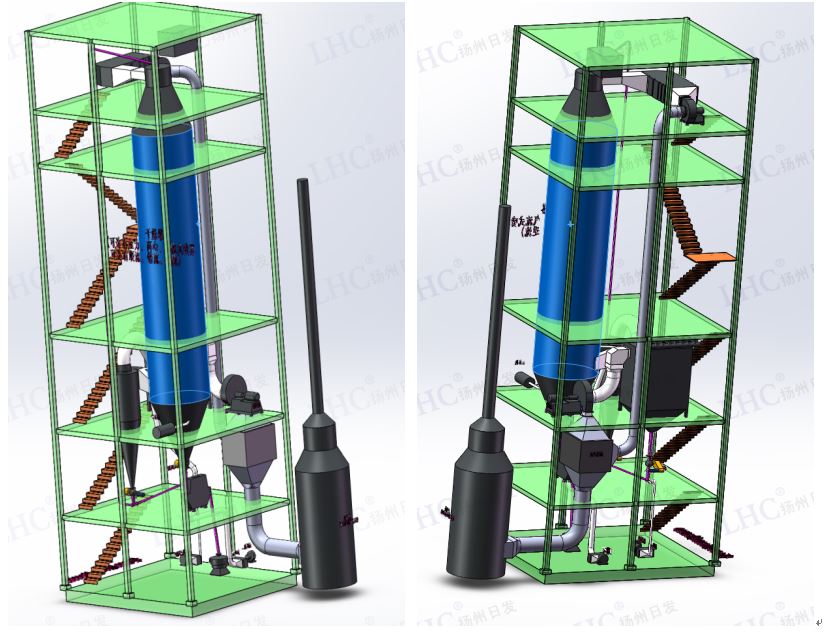

（4）连续式防粘壁喷雾干燥小颗粒制剂生产线
通用工艺流程说明：由进料装置、进热风装置、冷风、主塔、收料装置、二级流化床、尾气系统组成。
进料装置一般由料液池1、过滤器2、料液泵3、稳定器4、进料阀5、雾化器7依次组成，作用是将料液处理后由雾化器7雾化进入干燥塔内。
进热风装置一般由热鼓风机11、高温热源12、进风温度测量13、进风管和热风分配器6组成，作用是提供干燥用的热工艺空气进入干燥塔8内，形成塔内热风31。
在干燥塔内，热工艺空气与雾化的液滴接触，起瞬间干燥作用。
二级流化床的作用是将半成品采用低温烘干到合适水份，并防止成品粒子高温变质，而影响崩解性能。
冷风一般由风送风机27、加热器28、风送管组成，作用是成品粒子降到低温度。
尾气系统E一般由引风机21、排风管道、尾气处理装置10组成，作用是避免不良尾气的气味和微量粉尘造成环境污染，实施例中可采用水除尘的方案。

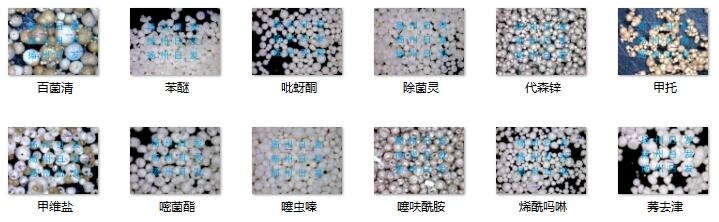

本生产线具有以下突出的效果：成品颗粒直径为80-150目左右中空粒子，大大减轻或避免了物料不干粘壁、粉尘静电粘壁、热粘性粘壁，最终生产效率、单台设备产量、连续生产时间、安全生产性、产品品质得以提高，整体能耗降低，以上工艺可以作增减设计。
另具备的功能：根据设定的进风温度自动控制，根据设定的风压自动控制风机，根据出风温度自动调节喷雾压力，根据设定的喷雾压力自动控制料液泵转速，等，从而实现自动控制。

3、F-YPL防粘壁喷雾干燥小颗粒制剂生产线

     生产线的研发成功，为同时具备强吸湿性、易出现静电粘壁、热粘性的物料原液，采用喷雾干燥制备固体制剂提供了可能性。
     本生产线塔径塔高不受气扫臂限制，生产效率高，能耗低，连续生产时间延长，并且基本不存在粘壁现象，产品品质好、可以清理、安全生产性提高。
     主要特点:
（1）减少物料不干的湿粘壁
增加塔高、塔直径、气壁风装置。
（2）减少物料的静电粘壁
所生产物料颗粒平均达80-300目、平均120目，粒径足以避免粉料静电粘壁。
（3）减少物料的热融性粘壁
在保证系统干燥强度的前提下，让物料的温度始终可以保持在50-80度，避免热融性粘壁。
（4）系统密封，物料损失少，消除环境污染。
干燥机在微负压下操作。
（5）干燥机关键部件易更换，关键控制参数可调，以调整物料停留时间，适应多品种干燥的需要。
能耗数据需根据具体生产线进一步设计，经过多年技术的发展，能耗用量持续下降优化。



4、LPG离心喷雾干燥机

主要特点：LPG离心喷雾干燥机特点：粒径均匀，大部份粒子直径在100-300目之间。

LPG主要技术参数 型号 5 25 50 100 150 200 200-3000 入口温度 ≤350°C 出口温度 80-90°C 蒸发量(kg/h) 3-7 18-25 35-50 75-100 120-150 170-200 200-3000 传动形式 5型为压缩空气传动5 Model Compressed air 其余机械传动By machine 转速(rpm) 25000 22000 21500 18000 18000 18000 15000 喷雾盘直径(mm)   50 105 120 135 155 155 155-340 热源 电Electricity 电+蒸汽 Electricity+ steam 电+蒸汽 Electricity+ steam 电+蒸汽Electricity+ steam 电+蒸汽燃油燃煤气Electricity+ steam, oil fuel, gas 电+蒸汽燃油燃煤气Electricity+ steam, oil fuel, gas 由用户自己解决 Solved by customer 传动功率(kw) 4.2 14 18 23 29 43   电加热功率(kw) 9 36 48 72 84 96   干粉回收率(%) ≥97 ≥97 ≥97 ≥97 ≥97 ≥97 ≥97 直径(mm) 1060 1800 2133 2560 2860 3260 根据实际情况确定 高度(mm) 2300 4260 4645 6000 6700 7500 5、ZLPG中药浸膏专用喷雾干燥机 ZLPG中药浸膏专用喷雾干燥机特点： 1、干燥速度快，一般只需十几秒钟，具有瞬间干燥特点。 2、干燥过程中液滴的温度比较低，特别适宜于热敏性物料干燥，能够保持物料色、香、味。 3、为防止干燥塔产生粘壁现象，本装置设有夹层风冷和产品风冷结构，有效地解决产品的粘壁现象。 4、特有风送系统将干燥成品与系统内的热湿空气及时分离，避免了干燥成品的吸湿或结块的可能性。 ZLPG喷雾干燥机技术参数 型号specification 5 20 50 100 150 200 300 干燥塔直径dia of towerФ（mm） 1200 2300 3000 4000 4400 4800 5500 进风温度temperature of inlet air(℃) 180-200 出风温度emperature of outlet air ℃ 85-100 水份蒸发量 Capacity of water vaporize（kg/h） 5-7 15-30 40-60 80-120 140-160 180-220 250-350

6、YPG压力式喷雾干燥机

产品信息：YPG压力式喷雾干燥机特点：粒子较大，粒径均匀度稍差一些，大部份粒子直径在60-150目之间。

技术参数 型号 50 100 150 200 300 500 1000 水份蒸发量（H2Okg/h） 50 100 150 200 300 500 1000 外形尺寸（Ф×H）mm 1600×8900 2000×11500 2400×13500 2800×14800 3200×15400 3800×18800 4600×22500 高压泵压力（MPa） 根据物料实验效果在0.6-5之间调节，一般操作在1-3之间 功率（kW） 8.5 14 22 24 30 45 75 进风温度（℃） 300—350 产品含水量% ＜5 物料回收率% ＞97 加热方式 电加热（kW） 75 120 150 温度低于200℃时，具体按实际计算。 电+蒸汽（MPa+kW） 0.5+54 0.6+90 0.6+108 热风炉（kcal/h） 150000 300000 300000 400000 600000 800000 1600000 注：水份蒸发量与物料的特性及进风温度有关，本表参数仅供参考。

7、QPG气流喷雾干燥机

特点：粒径细，且分布较广，适用于中药浸膏、酶、胶等的干燥，化工、食品添加剂等粘性、热敏物料的喷雾干燥。

QPG技术参数 型号specification 5 25 50 100 150 200 蒸发量（kg/h） Δt=150℃~90℃ 1.5 7.5 15 30 45 60 Δt=200℃~100℃ 2.5 12.5 25 50 75 100 Δt=250℃~100℃ 3.75 18.75 37.5 75 112.5 150 Δt=300℃~100℃ 5 25 50 100 150 200 Δt=350℃~110℃ 6 30 60 120 200 240 压缩空气（m3/min） 0.3 0.4 0.6 1.5 2.7 3.4 压缩气压（MPa） 0.4 0.6 0.7 热源方式 电、电+蒸汽、燃煤（油）热风炉 供热量（104kcal） 1 5 10 20 30 40 风机功率power of fan（kW） 0.75 2.2 4 7.5 11 15


8、NLP压力喷雾干燥造粒机

特点：本机是将料液压入压力喷嘴雾化成微小雾滴，在塔内与热风以对流的方式完成干燥，获得颗粒产品。

NLP主要技术参数 型号 1600 1800 2500 2800 3400 4000 5200 6000 进风温度(℃) 150-300 150-300 150-300 150-300 150-300 150-300 150-300 150-300 排气温度(℃) 75-80 75-80 75-80 75-80 75-80 75-80 75-80 75-80 水蒸发量(kg/h) 80-200 110-250 140-320 160-350 200-420 260-552 350-750 440-900 塔径(㎜) 1600 1800 2500 2800 3400 4000 5200 6000 占地面积(㎡) 8-13 8-17 24-38 32-40 44-63 52-74 63-80 72-95
